Система проектной документации для строительства
ПРАВИЛА ВЫПОЛНЕНИЯ РАБОЧЕЙ ДОКУМЕНТАЦИИ ВНУТРЕННИХ СИСТЕМ ВОДОСНАБЖЕНИЯ И КАНАЛИЗАЦИИ
На данной странице Вы можете ознакомиться с образцами оформления раздела ВК по ГОСТ. Примеры в формате JPEG (картинки и изображения)
Внутренние системы водоснабжения и канализации (ВК) являются неотъемлемой частью любого здания или сооружения. Они обеспечивают подачу чистой воды в помещения и отвод использованной воды и сточных вод. Работа этих систем должна быть организована на высоком профессиональном уровне, чтобы обеспечить удобство использования и безопасность. На той странице мы рассмотрим правила выполнения рабочей документации для внутренних систем ВК. Основной документ, необходимый для начала разработки этих систем - это проект инженерных сетей. Наличие подробного и точного проекта обеспечивает эффективность и надежность работы системы. В проекте должна быть учтена вся необходимая информация, такая как план расположения труб и оборудования, спецификации трубопроводов, данные по гидравлическим расчетам и прочее.
При разработке проекта и последующей установке систем ВК, необходимо соблюдать санитарные нормы и правила безопасности. Вода, поступающая в систему, должна соответствовать стандартам качества питьевой воды. Трубопроводы должны быть изготовлены из надежных материалов, которые не соприкасаются с водой и не вызывают загрязнения. Регулярное профилактическое обслуживание и технический осмотр всех элементов системы помогут предотвратить возможные поломки и утечки. При разработке рабочей документации необходимо учесть все индивидуальные особенности каждого объекта. Так, например, в жилых домах с большим числом квартир требуется установка дополнительного оборудования для поддержания необходимого давления воды. Если речь идет о зданиях с большими техническими потребностями, например, гостиницах или больницах, необходимо учесть возможность параллельной работы нескольких систем водоснабжения.
Внимательное выполнение рабочей документации для внутренних систем водоснабжения и канализации является необходимым условием для обеспечения комфортной и безопасной работы зданий и сооружений. Профессиональное проектирование, установка, эксплуатация и обслуживание систем ВК гарантируют долголетие и эффективность их работы.

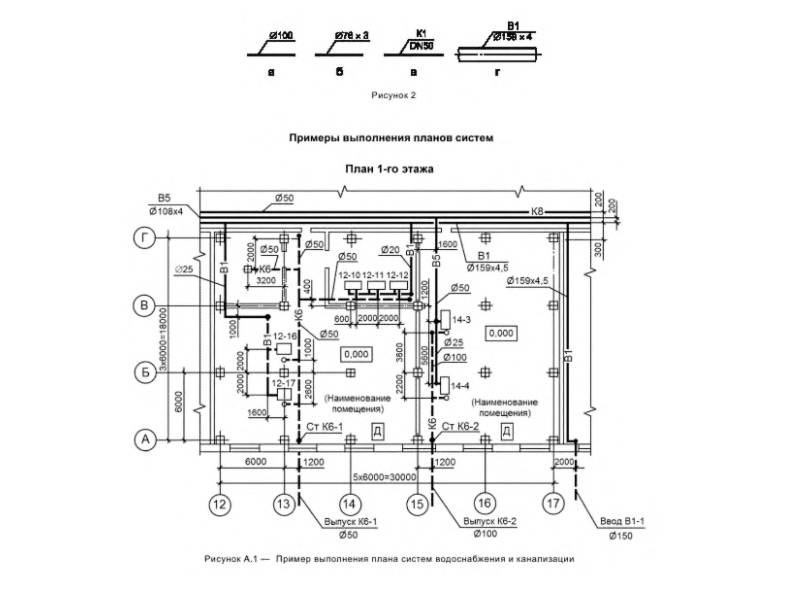

Пример выполнения планов систем

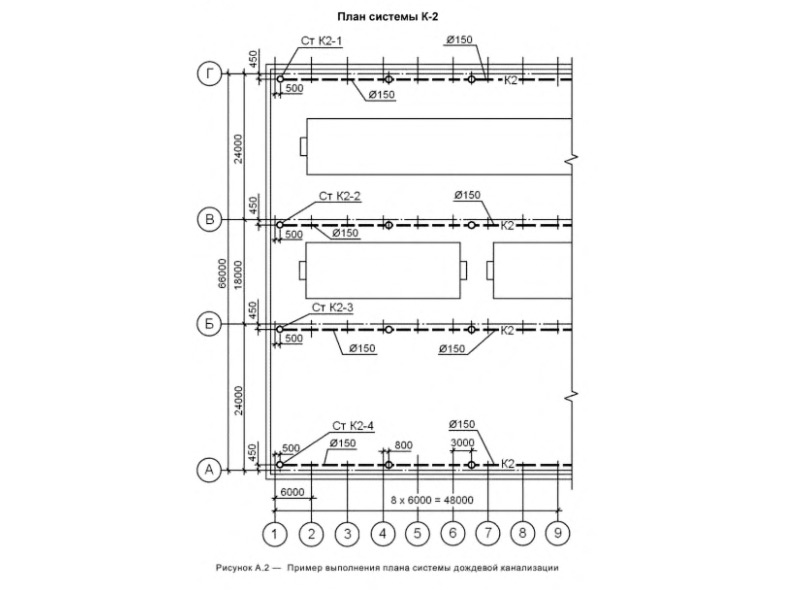

Пример выполнения плана системы дождевой канализации

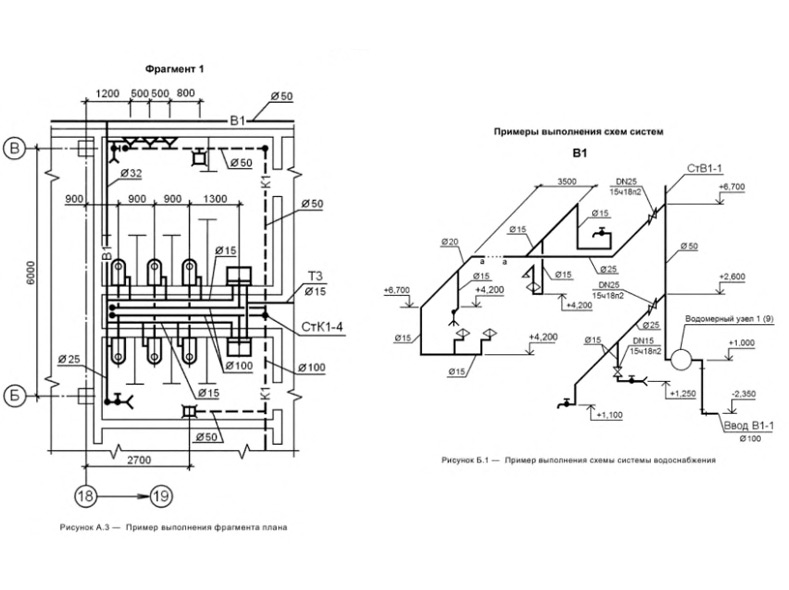

Пример выполнения фрагмента плана

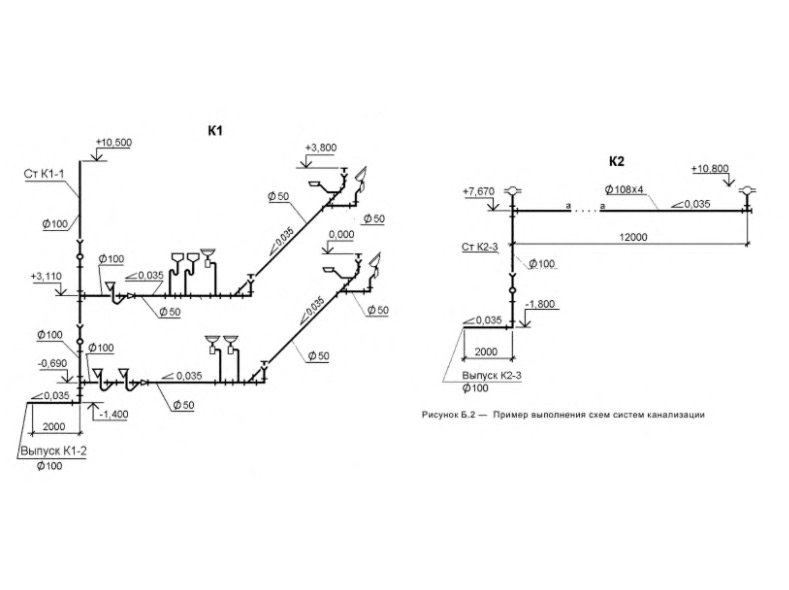

Примеры выполнения схем систем
Пример выполнения узла (выносного элемента)

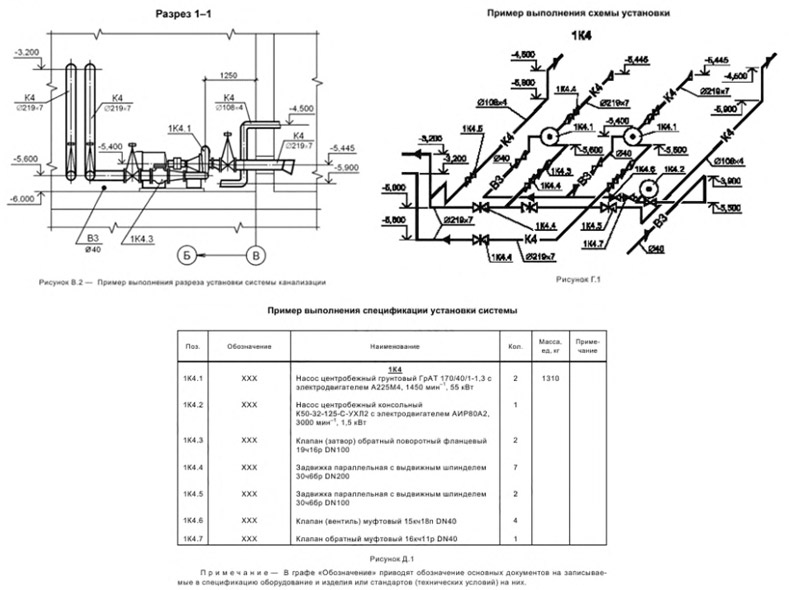

Пример выполнения схемы установки
Образцы оформления раздела ВК по ГОСТ. Примеры в формате PDF (доступные для скачивания и печати)
Система проектной документации для строительства при проектировании и строительстве внутренних систем ВК необходимо разработать соответствующую проектную документацию. Это включает в себя несколько этапов, начиная с подготовки технического задания и заканчивая утверждением проекта. Первым шагом является составление технического задания, в котором определяются требования к системе водоснабжения и канализации, а также ее характеристики. Затем производится разработка предварительного проекта, включающего в себя схемы и расчеты системы ВК.
Далее следует этап рабочего проекта, на котором подробно прорабатывается конструкция и расположение трубопроводов, а также выбираются и расчеты сантехнического оборудования. На этом этапе также разрабатывается смета на строительство системы ВК. В заключение, проект ВК подлежит экспертизе и утверждению соответствующими органами. После получения положительного заключения экспертизы, можно приступать к строительству системы ВК.
